На прошедшей в сентябре 2026 года выставке Light + Audio Tec 2026 были представлены передовые разработки в области сценического оборудования. Мероприятие объединило системных интеграторов, производителей аппаратуры и представителей профильных площадок, от спортивных арен, до театров.
Партнеры ГК «Сенсорные Системы», применяющие сенсорные дисплеи TS-Line® в профессиональном оборудовании для сцены, представили собственные разработки для управления сценической механикой. Почему производители студийного оборудования выбирают профессиональные сенсорные мониторы вместо обычных бытовых, и как сенсорные пульты управления меняют работу оператора, расскажем в этой статье.
От тумблерной панели к цифровым консолям
Современная сценическая площадка представляет собой сложную инженерно-техническую экосистему. В ходе проведения шоу-программ и спектаклей необходимо координировать синхронное функционирование десятков исполнительных узлов: софитных и штанкетных подъемов, точечных лебедок, поворотных кругов и подъемно-опускных платформ.
Ключевым звеном взаимодействия оператора со всеми устройствами выступает пульт управления. Сенсорный графический интерфейс постепенно вытесняет традиционные кнопочные переключатели. Он визуализирует текущие параметры устройств, сервисные данные и механизмы управления на одном экране. При этом в инженерных системах сенсорные панели не исключают, а гармонично дополняют джойстики, физические клавиши и блоки аварийной остановки.
Где еще используются сенсорные панели оператора
Сенсорное оборудование востребовано не только в театрах и на концертных площадках. Автоматизированные рабочие места (АРМ) с интерактивным вводом широко внедряют и на других объектах:
- Актовые залы учебных заведений (школ, колледжей, вузов);
- Дома культуры, досуговые и муниципальные центры;
- Спортивно-зрелищные комплексы и крытые арены;
- Цирки, музейные и выставочные пространства;
- Звукозаписывающие студии и съемочные павильоны;
- Многофункциональные комплексы и презентационные залы.

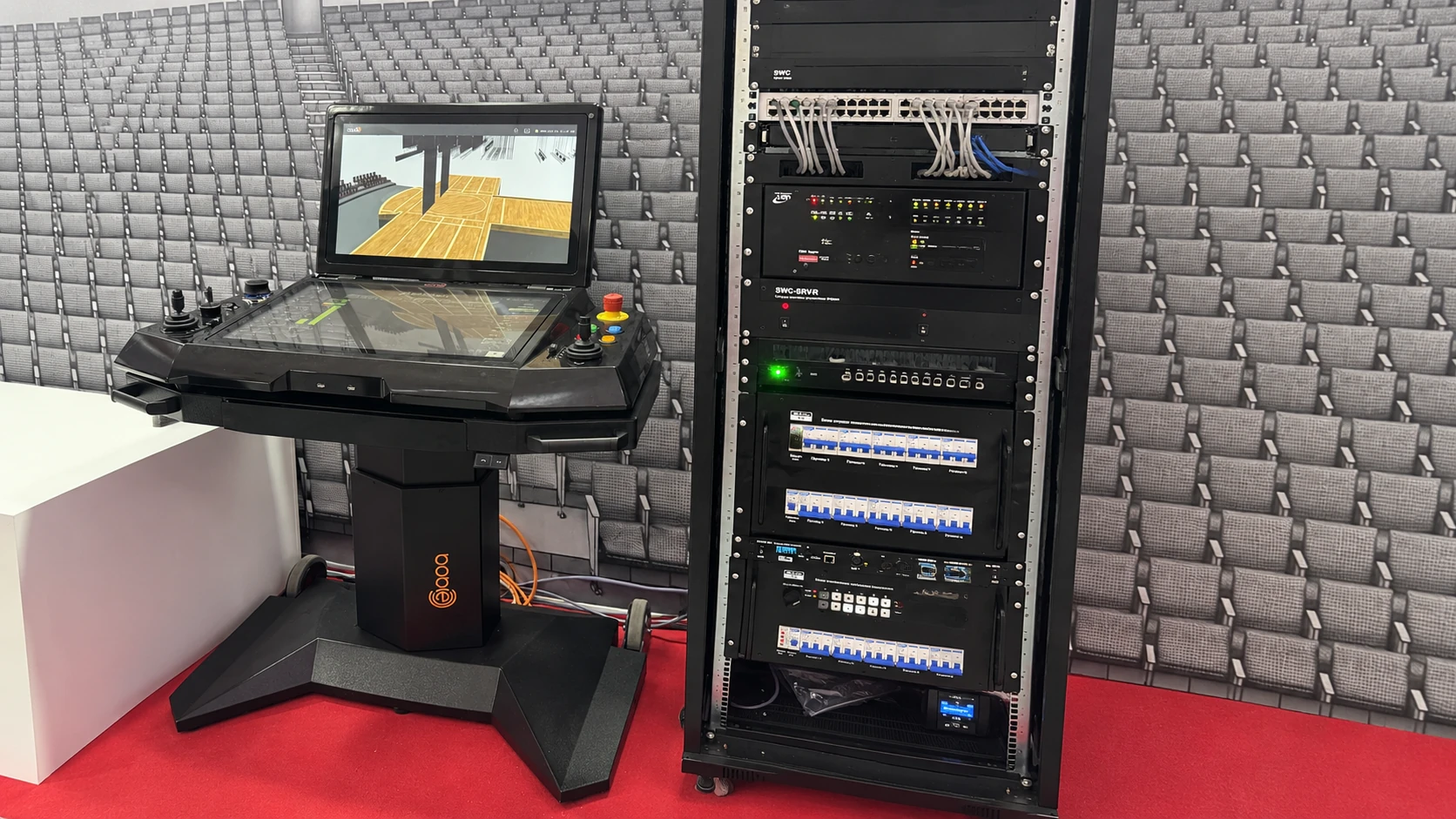

Сенсорный экран может входить в структуру консоли оператора, мультимедийного комплекса или специализированного АРМ механики сцены.
Возможности сенсорных пультов управления
Архитектура управляющего ПО для пульта создается под конкретные задачи проекта. Современный комплекс может объединять верхнюю механику (лебедки, софиты, штанкеты) и нижнюю (поворотные сегменты, подъемные столы).
Через графическую оболочку реализуются:
- Точечный и групповой контроль: регулирование скорости, траектории и позиционирования устройств.
- Сценарное управление: запуск заготовленных последовательностей действий (партитур).
- Хронометраж и синхронизация: увязка движения механизмов со сторонними инженерными системами.
- Визуализация и видеомониторинг: вывод технического видео и мнемосхем рабочих зон.
- Журналирование: фиксация системных событий и сохранение настроек.
В таких пультах сенсорные мониторы TS-Line® служат аппаратной основой и отвечают за отображение данных, ввод команд и передачу сигналов управляющему контроллеру.
По каким критериям выбирают сенсорный дисплей для пульта управления?
Специфика работы оператора сценического оборудования предполагает высокую скорость реакции в условиях ограниченного освещения и большого числа контролируемых устройств. Поэтому при проектировании панели управления разработчикам приходится учитывать размер экрана, наличие портов для подключения оборудования, варианты монтажа и многое другое. Исходя из этих требований, специалисты выбирают сенсорное оборудование TS-Line®. По нашей просьбе они собрали список характеристик, на основе которых они принимали решение о выборе подходящей модели:
Скорость отклика и размер экрана: сенсорный монитор TS2236L выбран, поскольку проекционно-емкостная технология (PCAP) обеспечивает быстрый отклик на касание (всего 14 мс) и имеет достаточную рабочую область (21,5 дюйм) для размещения всех необходимых элементов.
- Режим мультитач: дисплей распознает до 10 одновременных касаний, что очень помогает при синхронном управлении несколькими устройствами.
- Читаемость экрана: высокое разрешение экрана (Full HD, 1920×1080) с углом обзора 178°/178° гарантирует легкое считывание элементов управления, мнемосхем, таблиц и прочей информации в условиях плохого освещения и с любого ракурса.
- Интерфейсы для подключения оборудования: наличие разъемов HDMI, DisplayPort, VGA и интерфейса USB-Touch упрощает интеграцию дисплея с другими устройствами.
- Защита и долговечность: монитор защищен по лицевой панели от попадания пыли и влаги (стандарт IP65), устойчив к механическим воздействиям (подтверждено тестом UL60950 и стандартом IK08). Это обеспечивает длительный срок службы устройства.
- Форм-фактор Open Frame для встраиваивания: Исполнение в форм-факторе «с открытой рамкой» позволяет дизайнерам и инженерам легко интегрировать сенсорный монитор в корпус разрабатываемой консоли. Экран становится единым целым с конструкцией пульта, где заранее рассчитываются угол наклона, взаимное расположение кнопок и компоновка приборов.
В линейку сенсорных мониторов TS-Line® входят устройства разных диагоналей, от 10,1 до 32 дюймов. Большой выбор диагоналей позволяет проектировать как портативные модули, так и многоэкранные АРМ.
Реальный пульт представленный на выставке Light + Audio Tec 2026

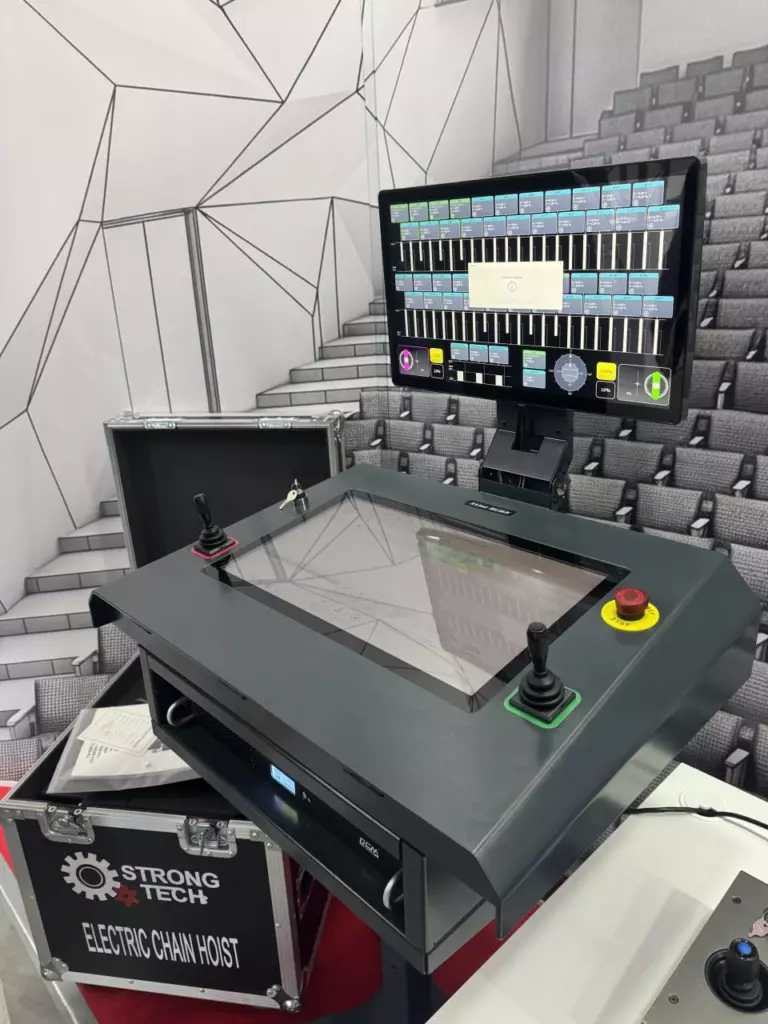

На выставке Light + Audio Tec 2026 был представлен пульт управления, использующий два сенсорных монитора TS-Line®. В рамках реального проекта компания-интегратор создала специализированный операторский пульт для управления верхней и нижней механикой сцены на базе двух 22-дюймовых мониторов TS-Line®:
- Главный управляющий экран: отображает интерактивную схему сцены, высотные параметры, индикаторы движения приводов и зоны работы механизмов.
- Вспомогательный информационный экран: выводит партитуры спектакля, таблицы тайминга, сервисные настройки и трансляцию с камер технологического видеонаблюдения.
Разнесение функций на два физических дисплея исключило необходимость переключения между окнами в критические моменты шоу, снизив нагрузку на оператора.
Подбор оборудования под ваш проект
Сенсорный пульт управления в сложных инженерных системах выполняет роль связующего звена между оператором и оборудованием. Большой выбор моделей сенсорных мониторов TS-Line® позволяет подобрать оптимальный вариант под любые конструкторские задачи. Если вы проектируете пульты управления, консоли сценической механики или иное специализированное оборудование, специалисты ГК «Сенсорные Системы» окажут помощь в подборе встраиваемого сенсорного монитора с учетом ваших условий эксплуатации. Обращайтесь по контактам: +7 (903) 974-57-42, +7 (495) 926-57-42, sale@touch.ru.
