Сенсорные экраны и панели

417

За последние несколько лет сенсорные экраны зарекомендовали себя как наиболее удобный способ взаимодействия человека с машиной. Применение сенсорных экранов имеет ряд преимуществ, недоступных при использовании любых других устройств ввода: повышенную надежность, устойчивость к жестким внешним воздействиям, интуитивно понятный интерфейс.

Что такое сенсорный экран?

Сенсорный экран — это тактильное устройство ввода, реагирующее на касание рукой или стилусом. При касании к экрану, входящий в его состав контроллер регистрирует и обрабатывает событие, определяя координаты касания. Таким образом пользователь взаимодействует с отображенными на дисплее объектами.

Как работает сенсорный экран?

Экран PCAP вычисляет контакт по изменению электростатического поля в точке касания. Инфракрасный экран фиксирует точку, где палец заблокировал инфракрасные лучи. Емкостный экран регистрирует точку контакта по уменьшению емкости в ней. Резистивный экран определяет касание по прекращению электрического тока в месте, где палец замкнул два металлических слоя экрана.

Как устроены сенсорные экраны?

Рассмотрим подробнее, как устроены и как работают сенсорные экраны разных типов: проекционно-емкостной PCAP, емкостной, резистивный, инфракрасный.

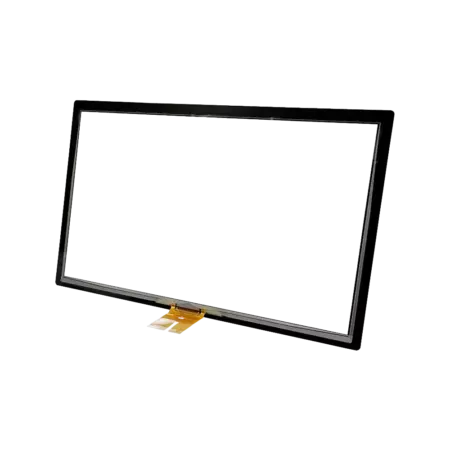

Сенсорный экран PCAP

Конструкция сенсорного экрана PCAP

Конструкция сенсорного экрана PCAP


Проекционно-емкостной экран PCAP состоит из изолирующего стеклянного слоя, покрытого прозрачным проводником. Прикосновение к экрану приводит к изменению емкости проводящего слоя. Контроллер экрана фиксирует это изменение и определяет точку касания.

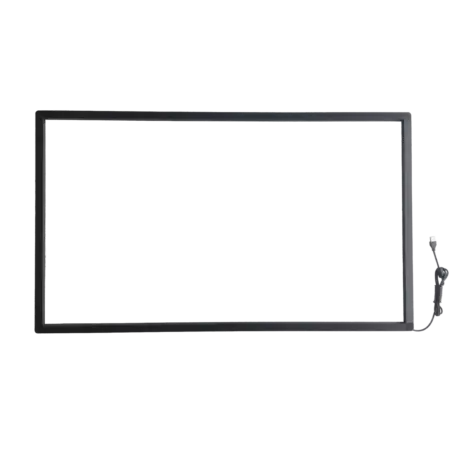

Инфракрасный экран

Как устроен инфракрасный экран

Как устроен инфракрасный экран


Пары излучающих диодов и приемников, расположенные по краям ИК-экрана формируют на его поверхности сетку из инфракрасных лучей.
Когда палец или стилус касается экрана, в точке контакта лучи блокируется. Контроллер вычисляет координаты точки.

Резистивный экран

Как устроен резистивный экран

Как устроен резистивный экран


Резистивный сенсорный экран состоит из двух тонких и гибких проводящих слоев, разделенных небольшим зазором и расположенных поверх изолирующего слоя (стекла). В режиме ожидания по проводящим слоям течет электрический ток. Когда пользователь касается экрана, проводящие слои соединяются, и ток прекращается. Место касания определяется по сетке, нанесенной серебряными чернилами.

Емкостной экран

Как устроен емкостной экран

Как устроен емкостной экран


В отличие от проекционно-емкостных стекол в обычных емкостных экранах проводящим материалом покрыта только одна сторона изолирующего слоя (стекла). На проводящий слой подается небольшое напряжение, что приводит к образованию однородного электростатического поля. Когда палец (который тоже своего рода проводник) касается экрана, образуется конденсатор, емкость в 4-х углах экрана меняется. Контроллер определяет место контакта по изменению емкости, измеренному в углах панели: чем больше изменение емкости, тем ближе касание к этому углу. Этот тип экрана умеренно долговечен, но имеет низкую точность и склонен к ложным срабатываниям из-за паразитной емкости. Такие экраны нуждаются в калибровке. Чаще всего их используют в простых приложениях.

Сегодня сенсорные технологии помогают компаниям улучшить качество обслуживания клиентов, повысить эффективность работы и производительность. Установка сенсорных экранов вместо традиционных устройств ввода позволяет решить многие проблемы и создать новые возможности для продвижения бизнеса.

Как сенсорные экраны обеспечивают конфиденциальность транзакций в банкоматах

Самые прочные из сенсорных экранов по желанию заказчика поставляются со специальным пленочным покрытием, помогающим скрыть подробности производимых на автоматах для продажи билетов и банкоматах операций от посторонних глаз.

Быстрая интеграция достигнута благодаря решению поместить ламинирующую пленку Vikuiti Light Control Film, управляющую световым излучением, между емкостным сенсором ClearTek II и 4-миллиметровым защитным стеклом, входящими в конструкцию емкостных сенсорных экранов. Тонкая пластиковая пленка содержит в себе расположенные близко друг к другу направляющие пластины черного цвета, которые позволяют световому излучению распространяться исключительно в направлении, перпендикулярном экрану, поглощая при этом свет, распространяющийся во всех других направлениях. Пленка также увеличивает контрастность изображения и предотвращает возникновение бликов, не позволяя рассеянному свету попадать на экран монитора.

Сенсорные экраны с опцией защиты от посторонних глаз будут поставляться для экранов стандартных размеров. Иные размеры могут быть обеспечены по индивидуальным запросам заказчиков. Такие экраны идеально приспособлены для установки в отдельно стоящих банкоматах и киосках самообслуживания, будучи хорошо защищенными от ударных воздействий, вызванных случайными либо преднамеренными действиями пользователей. Также они обладают превосходной износостойкостью, которая как минимум в пять раз превосходит любое из существующих на сегодняшнем рынке конкурирующих решений.

На СеBIT были представлены резистивные сенсорные экраны AccuTouch zero-bezel от Elo

Резистивные сенсорные экраны AccuTouch Elo

Резистивные сенсорные экраны AccuTouch Elo

На выставке СеBIT в Ганновере были продемонстрированы резистивные сенсорные экраны AccuTouch zero-bezel (без декоративной рамки). Эти экраны разработаны на базе проверенных 5-ти проводных стекол AccuTouch. Они предназначены для приложений, требующих надежности в работе, легкости ввода данных и устойчивости к загрязнению.

Сенсорные экраны AccuTouch обеспечивают точный отклик без дрейфа. Благодаря новому дизайну исключена необходимость использования традиционной декоративной рамки, что придает внешней поверхности монитора гладкий бесшовный вид и позволяет легко чистить мониторную часть.

Сравнивая новый 5-ти проводной экран AccuTouch, верхняя пленка которого имеет рейтинг твердости 4Н и координаты точки прикосновения определяются по двум осям (Х и У), с другим резистивным экраном, использующим более гибкий пластик и определяющим точку касания только по одной оси, можно смело сказать, что новый AccuTouch служит дольше, в связи с чем имеет 5-летнюю гарантию.

AccuTouch zero-bezel использует гибкие печатные контакты, которые находятся в специальных углублениях в стекле, вместо кабелей (как у большинства резистивных сенсорных экранов), что позволяет этому стеклу соответствовать стандарту IP65. Экраны работают со стандартным контроллером для AccuTouch и драйверами под различные операционные системы.

Экраны AccuTouch доступны в черном, белом и синем цветах. Логотипы могут быть нанесены на цветной пограничной области, что позволяет сделать любой проект индивидуальным. Стекла AccuTouch zero-bezel можно купить в компании «Сенсорные Системы». Размерный ряд — от 7″до 22″.

Уличные сенсорные экраны

«Сенсорные Системы» представляет новый уличный сенсорный экран ThruTouch 3 мм с USB контролером. Новый сенсорный экран для улицы обладает всеми достоинствами своего предшественника:

  • стабильно работает за защитным стеклом (рекомендуемая толщина защитного стекла до 12 мм);
  • работает от прикосновения любым неметаллическим предметом;
  • любое повреждение защитного стекла не повлияет на общую работоспособность сенсорного экрана.

Уличный сенсорный экран имеет:

  • отдельный USB контроллер;
  • новые драйвера, которые решили большинство проблем настройки экрана;
  • цену, которая вас приятно удивит!

Сенсорные экраны ThruTouch от Elo TouchSystems, созданные на основе проекционно-емкостной технологии, отлично зарекомендовали себя при работе в составе уличных платежных терминалов и киосков. Им не страшны снег, дождь, большие перепады температур. А возможность работать через защитное стекло надежно защищает экраны терминалов от вандализма. Экраны ThruTouch установлены уже более чем в 15 000 терминалов. Другого надежного уличного решения еще не придумали.

Diebold и Corning представили первый в мире антимикробный сенсорный экран для банкоматов и терминалов самообслуживания

Антимикробный сенсорный экран для банкоматов и терминалов самообслуживания

Антимикробный сенсорный экран для банкоматов и терминалов самообслуживания


Компании Diebold и Corning разработали первый антимикробный сенсорный экран Corning® Gorilla® Glass для банкоматов и терминалов самообслуживания. Стекло, используемое при изготовлении экрана, содержит противомикробный состав, включающий ионное серебро, которое предотвращает распространение грибков, бактерий и плесени на поверхности экрана. Новый антимикробный сенсорный экран уже использован в недавно выпущенной серии банкоматов 5500 АТМ Diebold, которые были представлены 6 января 2015 года на выставке International Consumer Electronics Show в Лас-Вегасе.

«Прочность и антимикробная защита — необходимые атрибуты любого устройства самообслуживания, к которому прикасаются ежедневно сотни пользователей,» — считает вице-президент Corning Incorporated Джойдип Лахири. «Сенсорные экраны Corning Gorilla Glass обеспечат постоянную антимикробную защиту пользователям банкоматов и терминалов Diebold. Использование противомикробного состава в стекле не отразится на его прочности и оптической прозрачности,» — поясняет он.

Компания Diebold планирует предлагать противомикробные экраны в качестве опции ко всем новым сериям аппаратов самообслуживания, в том числе к выпущенным недавно банкоматам серий 5500, 3500, 3700 и 9900. Кроме того, предусмотрена возможность установки такого экрана на уже работающие банкоматы.

Где купить сенсорный экран?

Поставками сенсорных экранов в Россию занимаются многие компании. Мы можем порекомендовать проверенных поставщиков:

«Сенсорные Системы» — официальный дистрибьютор Elo Touch Solutions.

Недорогие сенсорные поверхности готовы к массовому производству

Исследователи из Нью-Йоркского университета – дипломник Илья Розенберг (Ilya Rosenberg) и профессор Кен Перлин (Ken Perlin) – разработали уникальную технологию, с помощью которой можно изготавливать чувствительные и устойчивые к повреждениям сенсорные покрытия практически любой площади.

Сенсорные экраны прочно вошли в нашу жизнь, однако они по-прежнему довольно дороги в производстве и страдают определенными недостатками. На первых порах производители использовали так называемые резистивные сенсоры, которые определяли место контакта по изменению электрического сопротивления сетки из прозрачных проводников. Резистивные сенсорные экраны могут определить только одно касание – для мультисенсорных приложений понадобились новые технологии и они появились. Емкостные сенсорные экраны, которые сейчас используются во многих современных смартфонах, чувствуют контакт пальца с поверхностью за счет изменения электрической емкости в системе «палец-экран». У емкостных экранов есть свои недостатки – они плохо работают со стилусами и лучше всего подходят для управления пальцами.

Разработка Розенберга и Перлина может существенно изменить расстановку сил на рынке сенсорных приложений. Впервые идея сенсорных поверхностей пришла Розенбергу три года назад, когда он работал с так называемыми резистивными чернилами, чувствительными к нажатию. Изначально эти полимерные материалы планировалось использовать в покрытии теннисных кортов, чтобы точно определять, куда упал мяч – в поле или за его границами. Возможности материала настолько впечатлили Розенберга, что он пришел к профессору Перлину, чтобы адаптировать решение для современных мультисенсорных систем.

Технология компании Toucho позволяет производить сенсорные полимерные покрытия, которые сочетают в себе все преимущества резистивных и емкостных сенсоров. Для производства на тонкую полимерную пленку наносится сеть тончайших проводников, а сверху типографским способом наносится покрытие полимерных чернил, изменяющих сопротивление при нажатии. Стоимость такого покрытия при массовом производстве должна составить около 100 долларов за квадратный метр, хотя сейчас удельная стоимость опытного производства составляет 100 долларов за лист А4.

Чувствительность и механическая стойкость нового сенсорного покрытия настолько высоки, что при измерении единичного усилия, приложенного к поверхности, силой от 5 грамм до 5 килограмм погрешность измерения составляет всего 2,5%. Такой точности вполне достаточно, чтобы фиксировать нажатие стилусом или удар барабанной палочкой по электронному барабану.

Авторы новой технологии видят самые широкие перспективы по применению нового материала в самых разных сферах. Например, такой сенсор можно вставить в стельку обуви, чтобы контролировать походку, или встроить в больничную кровать, чтобы медсестра знала, что пациент слишком долго лежит без движения. Высокая чувствительность и большая площадь таких экранов позволяет анализировать распространение акустических колебаний в воде и воздухе – это может оказаться полезным при проектировании новых обводов корпуса для самолетов и морских судов. Конечно, сенсоры давления уже применяются в подобных задачах, но они слишком дороги для крупномасштабного применения.

Сейчас разработчики заявляют, что их технология изготовления сенсорных экранов разных размеров без существенного увеличения стоимости полностью готова к внедрению в производство. Кроме того, авторы надеются в ближайшем будущем представить прозрачную версию своего сенсорного покрытия: это уже станет настоящей революцией для современной индустрии устройств с сенсорными экранами – интернет-киосков, платежных терминалов, смартфонов и др.

Подробнее о новой перспективной технологии изготовления недорогих полимерных мультисенсорных экранов большой площади на основе резистивных чернил можно прочитать в подробном обзоре на сайте Technology Review.
